Dodavatel XIESHUN Offline Visual Inspection XS-1100VI provádí komplexní kontrolu různých tiskových vad (jako je chybějící tisk, inkoustové tečky), barevné odchylky, chybné registrace, nesouososti při vysekávání, nesouososti embosování atd., na kartonových krabicích různých specifikací. během procesu montáže krabice.
Tento Offline AOI inspekční stroj nabízí funkce dynamického nastavení přesnosti detekce, které umožňují přesnou kalibraci přesnosti inspekce v různých zónách během procesu testování. Tím je zajištěno, že efektivita výroby zůstane nedotčena a zabrání se jakémukoli potenciálnímu negativnímu dopadu v důsledku nepřesných kontrol.
Systém AOI Inspection navíc zahrnuje schopnost regionálního učení, která mu umožňuje učit se od místních oblastí během inspekcí a předchází problémům s plýtváním pramenícím z nekonzistentní kvality tisku v nekritických zónách.
Systém navíc nabízí automatické ukládání a klasifikaci detekovaných dat, což usnadňuje vyhledávání historických dat a statistické analýzy.
| Čistá hmotnost: | asi 2500 kg |

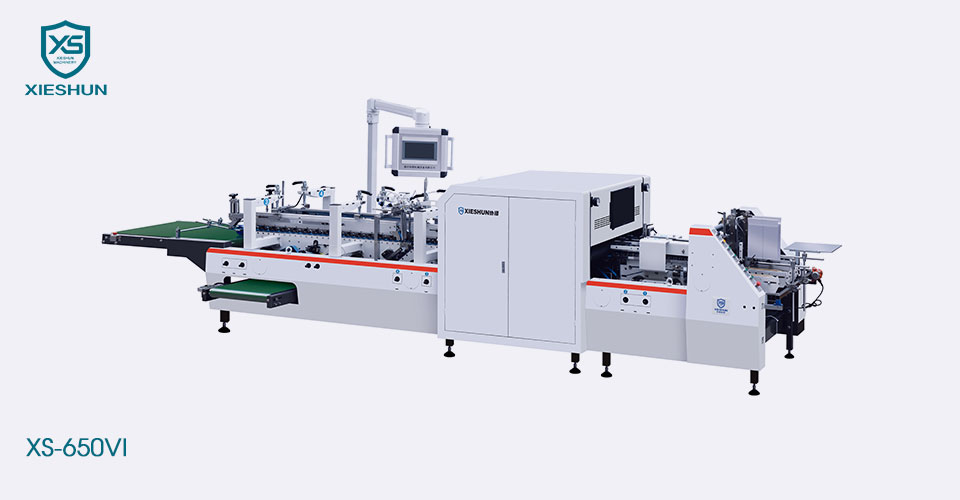

| Celková velikost: | 7000*1500*1700mm (XS-650VI) 7000*1700*1700mm (850VI) 7000*1950*1700mm (XS-1100VI) |
| Zdroj napájení: | 17 kW |
| Spotřeba vzduchu: | 6 Pa |
☞ Komplexně detekovat různé vady (chybějící tisk, inkoustové skvrny), barevnou odlišnost, přetisk, odchylku ve výseku, odchylku ražby atd. kartonových krabic při lepení.
☞ Systém má funkci dynamického nastavení přesnosti kontroly, což je vhodné pro jemné nastavení přesnosti kontroly různých oblastí během procesu kontroly, aby se zabránilo ovlivnění efektivity výroby.
☞ Systém má funkci regionálního učení. Během kontrolního procesu se může zaměřit na místní oblasti, aby se naučili vyhnout se problémům s plýtváním způsobeným nestabilní kvalitou tisku v neklíčových oblastech.
☞ Systém má funkci automatického ukládání a klasifikace inspekčních dat pro pohodlné historické dotazy a statistiky.
Ukazatele výkonu zařízení
| Projekt | Indikátor |
| Normální přesnost zobrazení tiskové stanice: | 0,11 mm × 0,125 mm |
| Přesnost zobrazení embosovací stanice: | 0,05 mm × 0,125 mm |
| Stanice kontroly kódu: | Lze detekovat minimálně 18mm čárový kód |
| Maximální velikost detekce: | 500 mm × 420 mm |
| Minimální velikost detekce: | Rozměr 90 mm × 90 mm |
| Minimální plocha místa: | 0,08 mm2 |
| Barevný rozdíl: | △E ≧ 3 |
| Rychlost detekce: | 220 m/min |
Funkce zařízení
| Projekt | Funkce |
| Detekce defektu | Chybějící potisk, špinavá místa atd.: Minimální oblast detekce na přední straně: ≧0,08 mm2 Překrytí, optický olej, konkávní a konvexní vady: Plocha ≧2 mm2 Minimální detekční oblast defektu při lisování za tepla: ≧0,08 mm2 Detekce odchylky přetisku: ≧0,1 mm Detekce odchylky při vysekávání: ≧0,1 mm Chyby čárového kódu: Čtení: chybový kód, duplicitní kód Detekce znaků: špatné slovo, chybějící slovo, odpovídající čárovému kódu Detekce vzhledu: skvrny, přerušované čáry, zdeformované čárové kódy, vady černé čáry čárového kódu Lokální detekce barevného rozdílu △E ≧ 3 Elab |
| Klasifikace vad | Standard detekce defektů je plynule upraven. Pro každý defekt lze manuálně přetažením posuvníku nastavit standard detekce defektu. |
| Snadné modelování | Doba modelování pro výměnu jednoho produktu je 3-5 minut; Použijte schéma modelování s průvodcem k rozložení celého procesu modelování do několika vzájemně propojených kroků, které vedou operátory k implementaci operací modelování krok za krokem |
| Defektní displej | Zobrazení obrazů defektů kontrolovaných produktů v reálném čase, místa výskytu defektů a informace o měřítku defektů |
|
Podavač Nezávislý servomotor pohání proměnnou rychlost posuvu. Nastavitelné vibrační motory. Boční panely lze jemně nastavit na šířku přířezu. |
|
Zarovnání Nezávislá sekce s jedinečným spodním nosičem, který vede box k paralelnímu madlu, které umožňuje dokonalé vyrovnání polotovaru. |
|
Online kontrolní modul Vysokorychlostní počítačová pracovní stanice pro zpracování obrazu. Softwarový systém pro vizuální kontrolu: Specializovaný software pro vizuální kontrolu PrintingPlus (verze V5.0) Softwarový modul pro obecnou detekci vad (verze V1.0) Vysokorychlostní vizuální zobrazovací jednotka s optickými čočkami dováženými z Japonska a kanadskými specifickými kontrolními skříněmi pro tisk. |
|
Oddělení sběru vadných krabic • Horní a spodní řemeny jsou poháněny systémem multi-V řemenů, aby se zabránilo poškrábání během přepravy. • Pneumatické vyhazovací zařízení pro minimalizaci škrábanců na krabicích. • Dvoupruhový sběrný systém na vyžádání. |
|
Sekce dodání Automatická a manuální změna rychlosti v koordinaci s fotobuňkou. Zpracovaný materiál |
| Modelka | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm |
