Offline Visual Inspection Machine od dodavatele XIESHUN nabízí dynamické nastavení přesnosti detekce, které umožňuje jemné doladění přesnosti detekce v různých oblastech během kontroly, aby se zabránilo dopadu na efektivitu výroby.
Kromě toho systém AOI Inspection zahrnuje funkce regionálního učení, které umožňují učit se z místních oblastí během kontroly, aby se předešlo problémům s plýtváním způsobeným nestabilní kvalitou tisku v nekritických oblastech.
Systém navíc automatizuje ukládání a klasifikaci zjištěných dat, což zjednodušuje získávání historických dat a statistickou analýzu.
| Čistá hmotnost: | asi 2500 kg |
| Celková velikost: | 7000*1500*1700mm (XS-650VI) 7000*1700*1700mm (850VI) 7000*1950*1700mm (XS-1100VI) |
| Zdroj napájení: | 17 kW |
| Spotřeba vzduchu: | 6 Pa |
☞ Komplexně detekovat různé vady (chybějící tisk, inkoustové skvrny), barevnou odlišnost, přetisk, odchylku ve výseku, odchylku ražby atd. kartonových krabic při lepení.
☞ Systém má funkci dynamického nastavení přesnosti kontroly, což je vhodné pro jemné nastavení přesnosti kontroly různých oblastí během procesu kontroly, aby se zabránilo ovlivnění efektivity výroby.
☞ Systém má funkci regionálního učení. Během kontrolního procesu se může zaměřit na místní oblasti, aby se naučili vyhnout se problémům s plýtváním způsobeným nestabilní kvalitou tisku v neklíčových oblastech.
☞ Systém má funkci automatického ukládání a klasifikace inspekčních dat pro pohodlné historické dotazy a statistiky.
Ukazatele výkonu zařízení
| Projekt | Indikátor |
| Normální přesnost zobrazení tiskové stanice: | 0,11 mm × 0,125 mm |
| Přesnost zobrazení embosovací stanice: | 0,05 mm × 0,125 mm |
| Stanice kontroly kódu: | Lze detekovat minimálně 18mm čárový kód |
| Maximální velikost detekce: | 500 mm × 420 mm |
| Minimální velikost detekce: | Rozměr 90 mm × 90 mm |
| Minimální plocha místa: | 0,08 mm2 |
| Barevný rozdíl: | △E ≧ 3 |
| Rychlost detekce: | 220 m/min |
Funkce zařízení
| Projekt | Funkce |
| Detekce defektu | Chybějící potisk, špinavá místa atd.: Minimální oblast detekce na přední straně: ≧0,08 mm2 Překrytí, optický olej, konkávní a konvexní vady: Plocha ≧2 mm2 Minimální detekční oblast defektu při lisování za tepla: ≧0,08 mm2 Detekce odchylky přetisku: ≧0,1 mm Detekce odchylky při vysekávání: ≧0,1 mm Chyby čárového kódu: Čtení: chybový kód, duplicitní kód Detekce znaků: špatné slovo, chybějící slovo, odpovídající čárovému kódu Detekce vzhledu: skvrny, přerušované čáry, zdeformované čárové kódy, vady černé čáry čárového kódu Lokální detekce barevného rozdílu △E ≧ 3 Elab |
| Klasifikace vad | Standard detekce defektů je plynule upraven. Pro každý defekt lze manuálně přetažením posuvníku nastavit standard detekce defektu. |
| Snadné modelování | Doba modelování pro výměnu jednoho produktu je 3-5 minut; Použijte schéma modelování s průvodcem k rozložení celého procesu modelování do několika vzájemně propojených kroků, které vedou operátory k implementaci operací modelování krok za krokem |
| Defektní displej | Zobrazení obrazů defektů kontrolovaných produktů v reálném čase, místa výskytu defektů a informace o měřítku defektů |
|
Podavač Nezávislý servomotor pohání proměnnou rychlost posuvu. Nastavitelné vibrační motory. Boční panely lze jemně nastavit na šířku přířezu. |
|
Zarovnání Nezávislá sekce s jedinečným spodním nosičem, který vede box k paralelnímu madlu, které umožňuje dokonalé vyrovnání polotovaru. |
|
Online kontrolní modul Vysokorychlostní počítačová pracovní stanice pro zpracování obrazu. Softwarový systém pro vizuální kontrolu: Specializovaný software pro vizuální kontrolu PrintingPlus (verze V5.0) Softwarový modul pro obecnou detekci vad (verze V1.0) Vysokorychlostní vizuální zobrazovací jednotka s optickými čočkami dováženými z Japonska a kanadskými specifickými kontrolními skříněmi pro tisk. |
|
Oddělení sběru vadných krabic • Horní a spodní řemeny jsou poháněny systémem multi-V řemenů, aby se zabránilo poškrábání během přepravy. • Pneumatické vyhazovací zařízení pro minimalizaci škrábanců na krabicích. • Dvoupruhový sběrný systém na vyžádání. |
|
Sekce dodání Automatická a manuální změna rychlosti v koordinaci s fotobuňkou. Zpracovaný materiál |

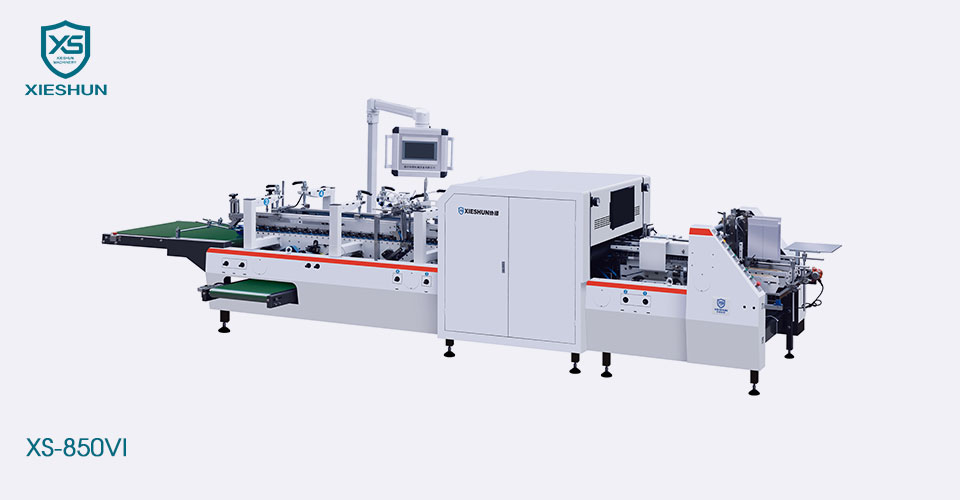

| Modelka | XS-850VI | |
|
A | 160-850 mm |
| B | 100-900 mm | |
| E | 70-420 mm | |
|
A | 170-800 mm |
| B | 170-900 mm | |
| E | 80-420 mm |
