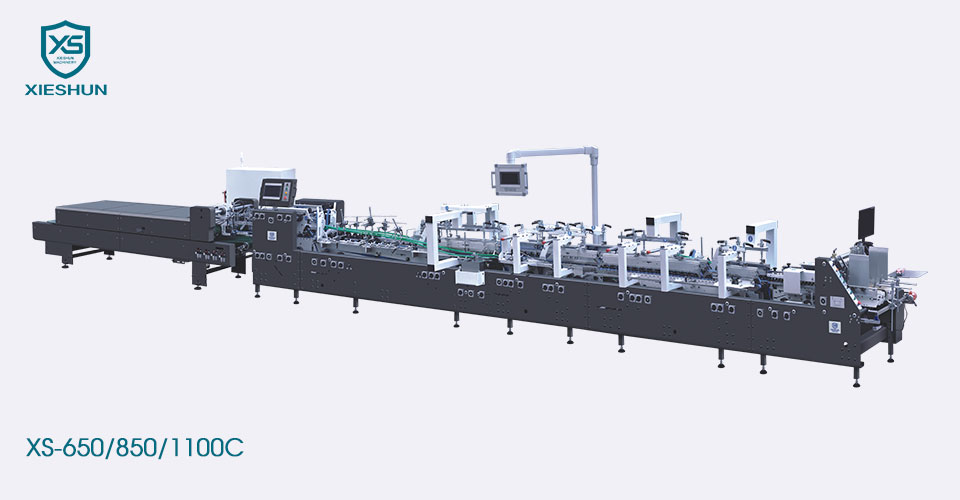

XIESHUN XS-650/850/1100C 4/6 rohový automatický vysokorychlostní design lepicího zařízení pro malé a středně velké krabice, jako ve farmaceutickém nebo kosmetickém průmyslu. Jedná se o flexibilní a snadno ovladatelné přímkové krabice, uzamykatelné krabice, krabice s dvojitou stěnou a 4/6 rohové krabice, karton do 800 g/m2 a mikrodrážkovaná krabice s drážkou N/E a drážkou F.
| Modelka | XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|
| Vhodný materiál | 200–800 g/㎡ lepenka a vlnitá lepenka N/F&E | ||
| Rozsah rychlosti | 0-400 m/min | ||
| Posuvná rychlost | 30 m/min | ||
| Maximální šířka polotovaru | 650 mm | 850 mm | 1100 mm |
| Rozměr (L) | 14000 mm | 15300 mm | 15800 mm |
| Rozměr (Š*V) | 1400 mm × 1900 mm | 1600 mm × 1900 mm | 1850 mm × 1900 mm |
| Mechanická hmotnost | 6T | 8T | 9T |
| Mechanická síla | 18,6 kW | 23kw | 23kw |
| Stlačený vzduch | 6 bar | ||
| Kapacita vzduchového kompresoru | 10 ㎡/h | ||
| Kapacita vzduchové nádrže | 60L | ||
| Modelka |
|
XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|---|
|
A | 130-650 mm | 160-850 mm | 170-1100 mm |
| B | 100-600 mm | 100-900 mm | 100-900 mm | |
| E | 60-320 mm | 70-420 mm | 70-540 mm | |
|
A | 146-600 mm | 170-800 mm | 170-1050 mm |
| B | 100-600 mm | 170-900 mm | 170-900 mm | |
| E | 60-320 mm | 80-420 mm | 80-540 mm | |
|
A | 150-600 mm | 160-800 mm | 160-1050 mm |
| B | 160-600 mm | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm | |
|
A | 270-550 mm | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | 160-450 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm | |
|
A | 270-550 mm | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm |
|
Podavač ◆Levou a pravou boční přepážku lze zvednout pro snadnou obsluhu. ◆ Pás podávání papíru jednotky podávání papíru lze nastavit nezávisle, aby bylo zajištěno hladké a stabilní podávání papíru. ◆Servomotor, nezávislá regulace rychlosti pro zajištění rovnoměrného rozmístění papíru. ◆ Sací zařízení pro podávání papíru (volitelné). |
|
Zarovnání ◆Karton odeslaný oddělením podávání papíru je korigován a veden oddělením korekce tak, aby karton běžel v přímé linii. ◆Horní přítlačný pohon korekčního oddělení lze nastavit nahoru a dolů, aby se přizpůsobil různým tloušťkám lepenky a poskytoval záruku stability. |
|
Předskládací sekce ◆Segmentované levé a pravé horní desky pásu lze upravit podle požadavků na produkt, což je rychlé a efektivní. ◆Může efektivně dokončit 180stupňové předběžné skládání kartonu na lince 1 a 135stupňové předběžné skládání 3. řádku pro optimalizaci konečného tvarovacího efektu. |
|
Zamknout dno 3 skupiny konstrukce dopravního pásu, funkce segmentované horní pásové desky, mohou účinně překonat problémy při výrobě krabicových produktů speciálního tvaru. Střední horní deska pásu je odnímatelná a lze ji rozebrat a odladit podle požadavků produktu. |
|
Čtyři a šestirohové zařízení 4 a 6-rohové zařízení ◆Elektronický skládací hák poháněný a ovládaný inteligentním servomotorem je instalován na dvou nezávisle řízených servoosách, aby přesně vedl skládání všech klop krabic. ◆ Může vyrábět čtyři a šest rohových krabic a další různé typy. ◆Rozhraní člověk-stroj je inteligentně nastaveno, snadno ovladatelné, intuitivní a snadno pochopitelné.
|
|
Spodní lepicí jednotka ◆Mechanický levý a pravý spodní lepicí válec, s oddělenou konstrukcí lepicího kolečka a lepicího válce, vysoká rychlost bez házení lepidla, snadno se čistí a udržuje. ◆ Lepicí kolečko je široké 5 mm a lze jej vyměnit podle produktu. |
|
Skládací sekce ◆ 3-desková konstrukce převodového řemene, střední desku lze demontovat nezávisle, což je vhodné pro tvarování malých krabic. ◆Rychlost levého a pravého vnějšího skládacího pásu lze jemně doladit nezávisle, aby byla zajištěna přesnost tvarování. |
|
Přenosová sekce ◆Samostatný motor s nezávislým frekvenčním převodem. ◆Nastavení horního a spodního prodloužení pásu je jednoduché a snadno se ovládá. ◆Vybaveno vysokorychlostním elektronickým počítadlem kopů. |
|
Kontrolní panel ◆10palcová velká obrazovka, snadné a intuitivní ovládání. ◆ K dispozici je více jazyků. ◆ Funkce paměti a dálkové ovládání (volitelné). |
|
Dopravník ◆V automatickém režimu se nastaví rozteč boxů, rychlost pásu a rychlost hostitele jsou proporcionálně propojeny a pás se pohne, když fotoelektrika detekuje box. ◆V ručním režimu se pás pohybuje konstantní rychlostí a není ovlivněn rychlostí hostitele. ◆Tlaková část využívá pneumatické lisování, ovládání tlaku je přesnější a efekt lepení produktu je zaručenější. |
