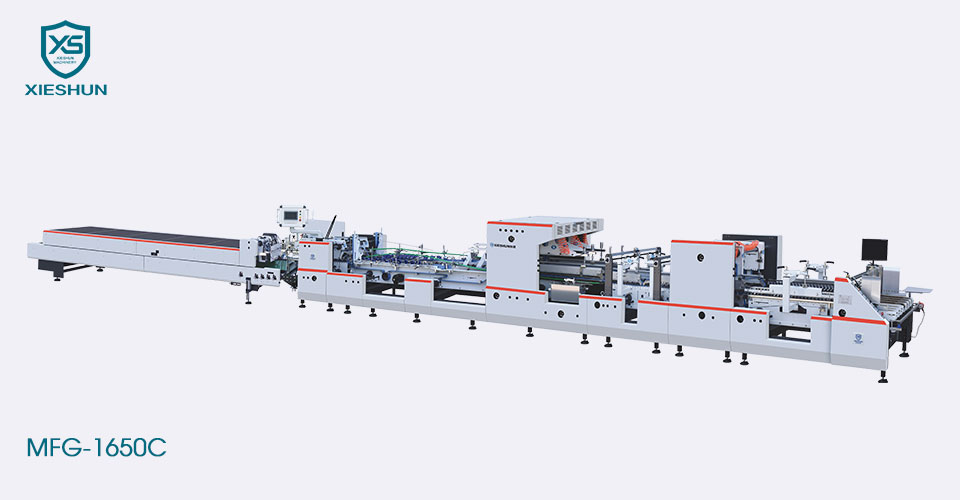

Automatický stroj na lepení skládaček XIESHUN MFG-1650C pro vysoké zatížení se 4 a 6 rohy je navržen pro použití v průmyslu balení středních a velkých krabic. Vyznačuje se speciálními samojízdnými horními nosiči pro přesné skládání krabiček s mikroflétnou a vlnitou lepenkou. Skládání je poháněno nezávislým servomotorem pro přesné ovládání rychlosti. Stroj také obsahuje volitelnou funkci sekundárního rýhování pro zarovnání rybího ocasu kartonů, které mohou být nesprávně zarovnány z důvodů, jako je nesprávné vysekávání a rýhování.
| Modelka | MFG-1650 C |
|---|---|
| Vhodný materiál | 200–800 g/㎡ lepenka a vlnitá lepenka N/F&E |
| Rozsah rychlosti | 0-400 m/min |
| Posuvná rychlost | 30 m/min |
| Maximální šířka polotovaru | 1650 mm |
| Rozměr (L) | 1800 mm |
| Rozměr (Š*V) | 2200 mm × 1600 mm |
| Mechanická hmotnost | 12T |
| Mechanická síla | 29 kW |
| Stlačený vzduch | 6 bar |
| Kapacita vzduchového kompresoru | 10 ㎡/h |
| Kapacita vzduchové nádrže | 60L |
| Modelka |
|
|
MFG-1650 C |
|---|---|---|---|
|
|
|
z Min/mm | z Max/mm |
|
A | 100 mm | 1650 mm |
| B | 180 mm | 1000 mm | |
| E | 85 mm | 815 mm | |
|
A | 200 mm | 1600 mm |
| B | 100 mm | 1000 mm | |
| E | 90 mm | 790 mm | |
|
A | 180 mm | 1600 mm |
| B | 140 mm | 1000 mm | |
| H | 30 mm | 150 mm | |
|
A | 180 mm | 1600 mm |
| B | 140 mm | 1000 mm | |
| H | 30 mm | 150 mm | |
|
A | 220 mm | 1400 mm |
| B | 140 mm | 1000 mm | |
| E | 15 mm | 50 mm |
|
Podavač ◆Levá a pravá boční přepážka se snadno zvedají. ◆ Pás podávání papíru jednotky podávání papíru lze nastavit nezávisle, aby bylo zajištěno hladké podávání papíru. ◆Servomotor, nezávislá regulace rychlosti pro zajištění rovnoměrného rozmístění papíru. ◆ Sací zařízení pro podávání papíru (volitelné). |
|
Zarovnání ◆Karton odeslaný jednotkou podavače papíru je korigován a veden korekční jednotkou tak, aby karton běžel v přímé linii. ◆Horní přítlačný pohon korekční jednotky lze nastavit nahoru a dolů, aby se přizpůsobil různým tloušťkám kartonu a poskytoval záruku stability. |
|
Předskládací sekce ◆Segmentované levé a pravé horní desky pásu lze upravit podle požadavků na produkt, což je rychlé a efektivní. ◆Může efektivně dokončit 180stupňové předskládání kartonu na lince 1 a 135stupňové předskládání 3. řady, optimalizuje konečný tvarovací efekt. ◆ Samohybné horní nosiče, přesné skládání pro krabice z vlnité lepenky |
|
Zamknout dno Tři skupiny konstrukce dopravního pásu, funkce segmentované horní pásové desky, mohou účinně překonat problémy při výrobě krabicových produktů speciálního tvaru. Střední horní deska pásu je odnímatelná a lze ji rozebrat a odladit podle požadavků produktu. |
|
Zařízení se 4 a 6 rohy ◆Elektronický skládací hák poháněný a ovládaný inteligentním servomotorem je instalován na dvou nezávisle řízených servoosách, aby přesně vedl skládání všech klop krabic. ◆Může vyrábět čtyřhranné a šestihranné krabice a další různé typy. ◆Rozhraní člověk-stroj je inteligentně nastaveno, snadno ovladatelné, intuitivní a snadno pochopitelné.
|
|
Spodní lepicí jednotka ◆Mechanický levý a pravý spodní lepicí válec, se samostatným lepidlem a designem lepicího válce, vysoká rychlost bez házení lepidla, snadno se čistí a udržuje. ◆ Lepicí kolečko je široké 5 mm a lze jej vyměnit podle produktu. |
|
Skládací sekce ◆ 3-lamelová struktura desky převodového řemenu. ◆Rychlost levého a pravého vnějšího skládacího pásu lze jemně doladit nezávisle, aby byla zajištěna přesnost lisování. ◆ Samohybné horní nosiče, přesné skládání pro krabice z vlnité lepenky |
|
Přenosová sekce ◆Nezávislá frekvenční konverze samostatných motorů. ◆Snadné nastavení horního a spodního prodloužení pásu. ◆Vybaveno vysokorychlostním elektronickým počítadlem kopů. |
|
Kontrolní panel ◆Přijměte 10palcovou velkou obrazovku, snadné a intuitivní ovládání. ◆ K dispozici je více jazyků. ◆ Funkce paměti a dálkové ovládání (volitelné). |
|
Dopravník ◆V automatickém režimu se nastaví rozteč boxů, rychlost pásu a rychlost hostitele jsou proporcionálně propojeny a pás se pohne, když fotoelektrika detekuje box. ◆V ručním režimu se pás pohybuje konstantní rychlostí a není ovlivněn rychlostí hostitele. ◆Tlaková část využívá pneumatické lisování, ovládání tlaku je přesnější a efekt lepení produktu je zaručenější. |
